Wie een woning, kantoor, monument of bedrijfspand nauwkeurig wil laten inmeten, komt steeds vaker de laserscanner tegen. Maar hoe werkt een laserscanner voor het meten van gebouwen precies? In eenvoudige woorden: het apparaat maakt met laserlicht miljoenen meetpunten van een gebouw. Samen vormen die punten een digitale 3D-weergave. Daarmee kunnen afmetingen, vormen en details veel nauwkeuriger worden vastgelegd dan met een meetlint of losse handmetingen.
Wat is een laserscanner voor gebouwen?

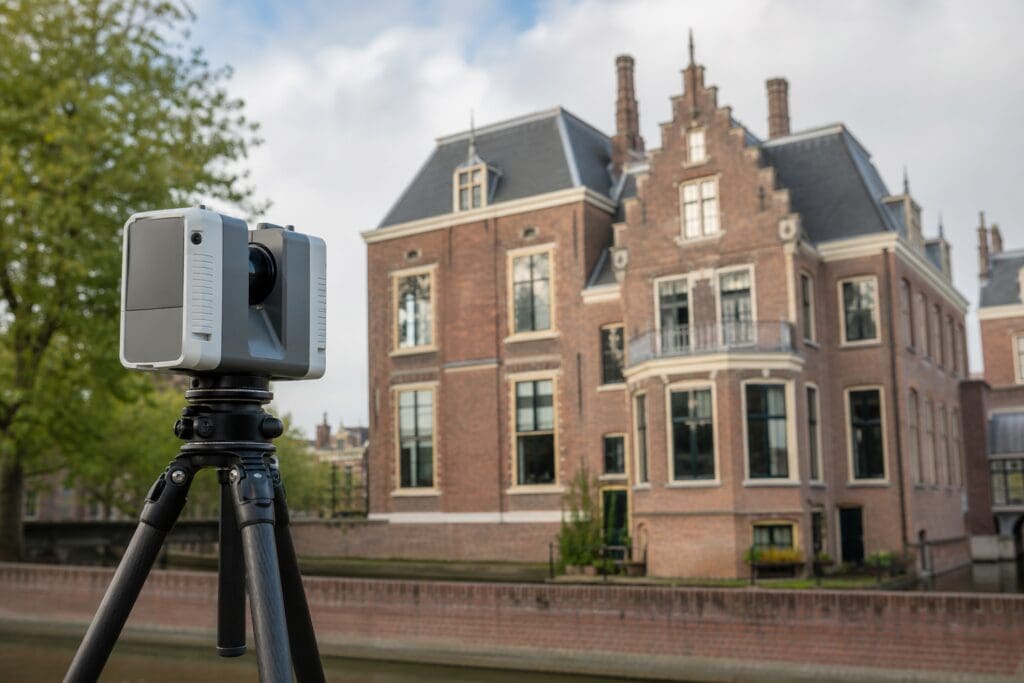

Een laserscanner is een meetinstrument dat met laserstralen de omgeving aftast. Bij het meten van gebouwen wordt het apparaat meestal op een statief geplaatst. Vanaf die positie draait de scanner rond en meet hij muren, vloeren, plafonds, kozijnen, trappen, gevels en andere zichtbare onderdelen.
Het resultaat is geen gewone foto, maar een verzameling meetpunten. Die verzameling heet een puntenwolk. Elk punt heeft een positie in de ruimte: hoogte, breedte en diepte. Vaak wordt ook kleurinformatie toegevoegd, zodat de digitale weergave beter herkenbaar is.
Een laserscanner wordt gebruikt bij bestaande gebouwen, bijvoorbeeld wanneer bouwtekeningen ontbreken of verouderd zijn. Ook bij renovaties, verbouwingen, splitsingen, verduurzaming en vastgoedbeheer kan een scan veel duidelijkheid geven. Het doel is niet alleen “mooi in 3D kijken”, maar vooral betrouwbaar meten.
Hoe werkt een laserscanner voor het meten van gebouwen?
Een laserscanner zendt een laserstraal uit naar een oppervlak, zoals een muur of deur. De straal kaatst terug naar het apparaat. De scanner berekent vervolgens waar dat punt zich bevindt. Dit gebeurt razendsnel en heel vaak achter elkaar. Zo ontstaat een compleet beeld van alles wat de scanner kan “zien”.
Er zijn verschillende meetprincipes, maar het idee blijft vergelijkbaar. De scanner bepaalt afstand en richting. Door die informatie te combineren, ontstaat een punt in een driedimensionale ruimte. Miljoenen van die punten vormen samen de digitale kopie van het gebouw.
Belangrijk is dat een scanner alleen meet wat zichtbaar is vanaf zijn positie. Staat er een kast voor een muur, dan wordt de voorkant van de kast gemeten, niet de muur erachter. Daarom worden gebouwen meestal vanaf meerdere plekken gescand. Later worden die verschillende scans aan elkaar gekoppeld.
Laserlicht, afstand en richting
De scanner werkt met zeer nauwkeurige hoekmetingen en afstandsmetingen. Hij weet in welke richting de laserstraal vertrekt en hoe ver het gemeten oppervlak zich bevindt. Met die combinatie kan het apparaat de positie van een punt bepalen.
Bij sommige scanners wordt gekeken naar de tijd die het laserlicht nodig heeft om terug te keren. Bij andere systemen wordt het verschil in fase van het licht gebruikt. Voor consumenten is vooral belangrijk dat beide technieken bedoeld zijn om afstand nauwkeurig te bepalen.
In de praktijk hangt de nauwkeurigheid af van meerdere factoren: het type scanner, de afstand tot het object, de ondergrond, de scaninstellingen en de werkwijze van de meetkundige. Glanzende, donkere of transparante oppervlakken kunnen lastiger zijn dan matte, lichte oppervlakken.
Van losse meetpunten naar puntenwolk
Een enkele meting zegt weinig. De kracht zit in de enorme hoeveelheid punten. Een wand wordt niet op één plek gemeten, maar op talloze plekken. Daardoor zijn scheefstand, nisjes, balken, leidingen en hoogteverschillen goed zichtbaar.
De puntenwolk is als het ware een digitale schil van het gebouw. Je kunt erin kijken, doorsneden maken en afstanden meten. Toch is een puntenwolk nog geen bouwtekening. Daarvoor moet de meetinformatie vaak worden verwerkt tot plattegronden, gevelaanzichten, doorsneden of een 3D-model.
Hoe verloopt een gebouwmeting met een laserscanner?
Een meting met een laserscanner bestaat uit meer dan alleen het neerzetten van een apparaat. Een goede voorbereiding en verwerking zijn minstens zo belangrijk als het scannen zelf.
Voorbereiding op locatie
Voor de meting wordt gekeken welke delen van het gebouw moeten worden vastgelegd. Gaat het alleen om de begane grond, het hele pand, de gevel of ook de technische ruimten? Die keuze bepaalt hoeveel scanposities nodig zijn.
Ook praktische zaken tellen mee. De ruimte moet voldoende toegankelijk zijn. Deuren moeten open kunnen, losse obstakels kunnen beter worden verplaatst en drukke ruimten vragen extra aandacht. Mensen die door het beeld lopen, kunnen later deels worden weggefilterd, maar rust op locatie helpt bij een nettere meting.
Bij grotere of complexere gebouwen kan de meetkundige herkenningspunten gebruiken. Dat kunnen speciale targets zijn, maar soms ook vaste kenmerken in het gebouw. Deze punten helpen om losse scans netjes met elkaar te verbinden.
Scannen vanuit meerdere posities
Tijdens de meting wordt de scanner op een statief gezet. Het apparaat maakt een scan van de omgeving. Daarna wordt het statief verplaatst naar een volgende positie. Dit gebeurt totdat alle relevante ruimten en gevels zijn vastgelegd.
Binnen is het vaak nodig om in elke ruimte één of meerdere scanposities te gebruiken. In gangen, trappenhuizen en ruimten met veel hoeken zijn extra posities handig. Buiten worden gevels meestal vanaf verschillende kanten gemeten, zodat uitstekende delen en terugliggende vlakken goed worden vastgelegd.
Een gebouw met veel kamers, hoogteverschillen of zichtbelemmeringen vraagt meer scanposities dan een open ruimte. De meettijd hangt dus sterk af van de indeling en de gewenste detaillering.
Registratie en controle van de gegevens
Na of tijdens het meten worden de scans samengevoegd. Dit heet registreren. De software herkent overlappende delen of gebruikt meetpunten om alles op de juiste plaats te zetten. Zo ontstaat één samenhangende puntenwolk van het gebouw.
Controle is hierbij belangrijk. Sluiten wanden goed op elkaar aan? Kloppen verdiepingen ten opzichte van elkaar? Zijn alle ruimten zichtbaar? Als er gaten in de data zitten, kan dat later problemen geven bij het tekenen of modelleren.
Een zorgvuldige controle voorkomt dat onvolledige of verschoven meetdata wordt gebruikt. Vooral bij renovatieplannen, vergunningstekeningen of constructieve aanpassingen is betrouwbare informatie essentieel.
Wat kun je doen met de meetgegevens?
De laserscan zelf is meestal een tussenstap. De waarde ontstaat wanneer de puntenwolk wordt omgezet in bruikbare informatie. Afhankelijk van het doel kan dat eenvoudig of uitgebreid zijn.
Veelvoorkomende toepassingen zijn:
- Plattegronden maken: bestaande indelingen, muren, deuren, ramen en trappen worden nauwkeurig overgenomen.
- Gevels vastleggen: hoogte, breedte, kozijnen, dakranden en verspringingen worden digitaal uitgewerkt.
- Doorsneden tekenen: hiermee wordt zichtbaar hoe vloeren, plafonds, daken en verdiepingen zich tot elkaar verhouden.
- 3D-modellen maken: een puntenwolk kan dienen als basis voor een digitaal gebouwmodel.
- Controlemetingen uitvoeren: afwijkingen tussen ontwerp en werkelijkheid kunnen worden opgespoord.
- Renovaties voorbereiden: aannemers, architecten en adviseurs werken met dezelfde actuele basisinformatie.
Voor particuliere woningeigenaren is vooral de duidelijkheid prettig. Bij een verbouwing blijkt regelmatig dat bestaande tekeningen niet meer kloppen. Een laserscan maakt zichtbaar hoe het gebouw er werkelijk bij staat.
Waarom is laserscannen nuttig bij bestaande gebouwen?
Bestaande gebouwen zijn zelden perfect recht of volledig volgens oude tekeningen uitgevoerd. Muren kunnen iets scheef staan, vloeren kunnen doorbuigen en eerdere verbouwingen zijn niet altijd netjes vastgelegd. Juist daarom is digitaal inmeten waardevol.
Met traditionele meetmethoden worden vaak losse maten opgenomen. Dat kan voldoende zijn voor een kleine aanpassing, maar bij complexere projecten ontstaat snel onzekerheid. Een laserscanner legt veel meer informatie vast in één meetronde. Daardoor kan later nog aanvullende informatie uit de puntenwolk worden gehaald, zonder opnieuw elke maat op locatie te nemen.
Een ander voordeel is dat moeilijk bereikbare delen beter meetbaar zijn. Denk aan hoge plafonds, geveldetails, balklagen of dakranden. Zolang de scanner zicht heeft op het oppervlak, kan het onderdeel worden vastgelegd zonder dat iemand er direct bij hoeft te komen.
Laserscannen geeft bovendien een objectief beeld van de situatie. Dat helpt wanneer verschillende partijen samenwerken, zoals een eigenaar, architect, constructeur, installateur en aannemer.
Waar moet je op letten bij laserscannen?
Hoewel laserscannen veel mogelijkheden biedt, is het geen magie. De kwaliteit van het eindresultaat hangt af van de opdracht, de uitvoering en de verwerking. Een scherpe vraag vooraf voorkomt teleurstelling achteraf.
Let vooral op deze punten:
- Doel van de meting: een eenvoudige plattegrond vraagt iets anders dan een gedetailleerd 3D-model.
- Gewenst detailniveau: niet elk stopcontact, profiel of leidinkanaal hoeft altijd te worden uitgewerkt.
- Toegankelijkheid: afgesloten kamers, volle zolders of geblokkeerde gevels leveren minder volledige data op.
- Zichtlijnen: de scanner meet alleen zichtbare oppervlakken; achter meubels of planten ontstaan blinde plekken.
- Bestandsvorm: tekeningen, modellen en puntenwolken kunnen in verschillende formaten worden geleverd.
- Nauwkeurigheid: bespreek welke meetnauwkeurigheid passend is voor het doel van het project.
Ook privacy verdient aandacht. Een scanner kan ruimten en aanwezige objecten gedetailleerd vastleggen. Bij woningen is het verstandig persoonlijke spullen, documenten en gevoelige zaken uit het zicht te halen of af te dekken wanneer dat wenselijk is.
Laserscanner, 3D-scan en digitaal gebouwmodel: wat is het verschil?
De termen worden vaak door elkaar gebruikt, maar ze betekenen niet precies hetzelfde. Een laserscanner is het apparaat. De 3D-scan is het meetresultaat, meestal in de vorm van een puntenwolk. Een digitaal gebouwmodel is een uitgewerkte versie waarin onderdelen zoals muren, vloeren, ramen en deuren als herkenbare objecten zijn gemodelleerd.
Een puntenwolk lijkt visueel al sterk op het gebouw, maar is technisch gezien nog een verzameling punten. Je kunt erin meten, maar het bestand “begrijpt” niet vanzelf wat een muur of kozijn is. Daarvoor is verwerking nodig.
Bij een 2D-tekening worden lijnen gemaakt op basis van de scan. Bij een 3D-model wordt de bestaande situatie ruimtelijk opgebouwd. Hoe uitgebreider het model, hoe meer interpretatie en tekenwerk nodig is. Dat betekent ook dat vooraf duidelijk moet zijn waarvoor het model wordt gebruikt.
Voor een dakkapel, uitbouw of nieuwe indeling kan een 2D-tekening voldoende zijn. Voor grotere renovaties of samenwerking met meerdere bouwdisciplines kan een 3D-model praktischer zijn.
Veelgestelde vragen
Is een laserscanner veilig in een woning?
Ja, laserscanners die voor gebouwmetingen worden gebruikt, zijn bedoeld voor professioneel meetwerk in normale omgevingen. Het blijft verstandig niet bewust in een laserbron te kijken, net zoals bij andere optische apparatuur.
Hoe nauwkeurig is een laserscan van een gebouw?
De nauwkeurigheid hangt af van het apparaat, de instellingen, de afstand en de verwerking. Voor bouwkundige toepassingen kan een laserscan zeer precies zijn, mits de meting zorgvuldig wordt uitgevoerd.
Kan een laserscanner door muren of meubels heen meten?
Nee, een laserscanner meet alleen zichtbare oppervlakken die door de laserstraal worden bereikt. Objecten voor een muur kunnen de muur dus geheel of gedeeltelijk afschermen.
Is een puntenwolk hetzelfde als een bouwtekening?
Nee, een puntenwolk is de meetdata in 3D, terwijl een bouwtekening een uitgewerkte interpretatie daarvan is. Voor plattegronden, gevels en doorsneden is meestal extra tekenwerk nodig.
Werkt laserscannen ook bij oude of scheve gebouwen?
Ja, juist bij oude, scheve of vaak verbouwde gebouwen is laserscannen nuttig. De scan legt de werkelijke situatie vast, inclusief afwijkingen die op oude tekeningen ontbreken.
