Een industriële 3D-scanner maakt van een echt object een digitale driedimensionale kopie. Wie zich afvraagt: “Hoe werkt een industriële 3D-scanner?”, komt al snel termen tegen als lasers, gestructureerd licht, puntenwolken en meetsoftware. Toch is het basisidee goed te begrijpen. De scanner meet heel veel punten op het oppervlak van een voorwerp en zet die gegevens om in een 3D-model. Dat model kan vervolgens worden bekeken, gemeten, vergeleken of gebruikt in een ontwerp- of productieproces.
Hoe werkt een industriële 3D-scanner in de basis?
Een industriële 3D-scanner legt de vorm van een object vast zonder het object zelf te hoeven aanpassen. De scanner “kijkt” naar het oppervlak en bepaalt waar punten zich in de ruimte bevinden. Elk punt krijgt een positie: breedte, hoogte en diepte. Samen vormen al die punten een digitale wolk van meetgegevens.
Die verzameling meetpunten heet een puntenwolk. Uit die puntenwolk kan software een 3D-model maken. Dat model laat zien hoe het object eruitziet, inclusief rondingen, randen, gaten en kleine afwijkingen. Hoe nauwkeurig dit gebeurt, hangt af van het type scanner, de instellingen, het materiaal van het object en de omstandigheden tijdens het scannen.
Industriële 3D-scanners worden vaak gebruikt wanneer gewone meetinstrumenten te beperkt zijn. Denk aan complexe vormen, gebogen oppervlakken of onderdelen met veel details. Waar een schuifmaat vooral rechte afstanden meet, kan een 3D-scanner een compleet oppervlak vastleggen.
De belangrijkste onderdelen van het scanproces
Hoewel er verschillende soorten industriële 3D-scanners bestaan, verloopt het proces meestal in een aantal herkenbare stappen. Die stappen zorgen ervoor dat een fysiek object wordt omgezet naar bruikbare digitale informatie.
Het object voorbereiden
Voordat het scannen begint, wordt het object klaargezet. Het moet stabiel liggen of staan, zodat het tijdens de meting niet verschuift. Soms is het nodig om het oppervlak schoon te maken, omdat stof, vet of losse deeltjes de meting kunnen beïnvloeden.
Glanzende, donkere of transparante oppervlakken kunnen lastiger zijn voor optische scanners. Een spiegelend onderdeel kan licht terugkaatsen op een manier die de meting verstoort. In sommige situaties wordt daarom tijdelijk een matte scanspray gebruikt. Dat helpt de scanner om het oppervlak beter te herkennen. Of dit nodig is, hangt af van het materiaal en de gebruikte scanner.
Ook de omgeving speelt mee. Te fel zonlicht, trillingen of wisselende belichting kunnen invloed hebben op het resultaat. Daarom wordt industrieel scannen vaak uitgevoerd in een gecontroleerde ruimte of met vaste meetopstellingen.
Het oppervlak meten
Tijdens het meten projecteert de scanner licht, laserstralen of een patroon op het object. Een of meerdere camera’s registreren hoe dat licht terugkomt of vervormt op het oppervlak. Op basis daarvan berekent de software de exacte positie van punten.

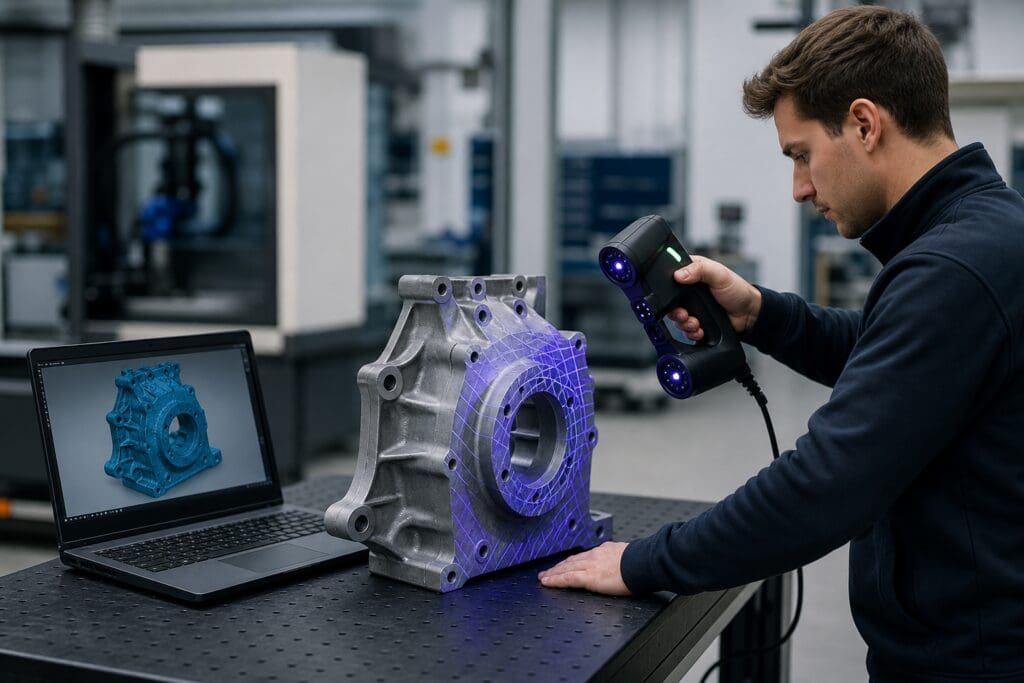

Bij een handscanner beweegt de gebruiker rondom het object. De scanner bouwt stap voor stap een digitaal beeld op. Bij een vaste scanner blijft het apparaat op één plek staan, terwijl het object bijvoorbeeld op een draaitafel wordt geplaatst. Grote objecten kunnen in meerdere delen worden gescand, waarna de software de scans samenvoegt.
Het meten gebeurt meestal zeer snel. Toch betekent snelheid niet automatisch dat het proces simpel is. De scanner moet voldoende overlap tussen meetposities hebben, zodat de software weet hoe de losse delen bij elkaar horen.
Van puntenwolk naar 3D-model
Na het scannen ontstaat een puntenwolk. Die ziet er op het scherm uit als een object opgebouwd uit duizenden of miljoenen losse puntjes. Voor veel toepassingen is dat nog niet handig genoeg. Daarom wordt de puntenwolk vaak omgezet naar een mesh: een digitaal oppervlak opgebouwd uit kleine driehoekjes.
Een mesh maakt het object visueel herkenbaar en beter bruikbaar voor analyse. De software kan gaten opvullen, ruis verminderen en losse meetpunten verwijderen. Daarbij is zorgvuldigheid belangrijk. Te veel automatische bewerking kan details laten verdwijnen, terwijl te weinig bewerking het model rommelig maakt.
In sommige gevallen wordt het model verder verwerkt tot een CAD-bestand. CAD staat voor computerondersteund ontwerpen. Dat is vooral nuttig wanneer een bestaand onderdeel opnieuw ontworpen, aangepast of gecontroleerd moet worden.
Welke technieken gebruiken industriële 3D-scanners?
Niet elke 3D-scanner werkt op dezelfde manier. De keuze voor een techniek hangt af van het object, de gewenste nauwkeurigheid en het doel van de meting. De bekendste industriële technieken zijn laserscanning en scannen met gestructureerd licht.
Laserscanning
Bij laserscanning projecteert de scanner een laserpunt of laserlijn op het object. Een camera registreert waar de laser het oppervlak raakt. Doordat de scanner de hoek en afstand kent, kan hij berekenen waar het punt zich in de ruimte bevindt.
Laserscanners zijn geschikt voor veel verschillende vormen en materialen. Ze worden vaak gebruikt voor onderdelen met complexe geometrie. Ook bij grotere objecten kan laserscanning praktisch zijn, afhankelijk van het type systeem.
Een voordeel van laserscanning is dat het gericht meet. De laser laat duidelijk zien welk deel van het object wordt vastgelegd. Bij bepaalde oppervlakken kan reflectie echter invloed hebben op de meetkwaliteit.
Gestructureerd licht
Bij scannen met gestructureerd licht projecteert de scanner een patroon op het object, bijvoorbeeld strepen of rasters. Camera’s bekijken hoe dat patroon vervormt op het oppervlak. Uit die vervorming berekent de software de vorm van het object.
Deze techniek kan in korte tijd veel punten vastleggen. Daardoor is gestructureerd licht geschikt voor gedetailleerde objecten en gladde vormen. Het wordt vaak gebruikt in vaste meetopstellingen, maar er bestaan ook draagbare systemen.
De kwaliteit hangt sterk af van belichting, stabiliteit en het oppervlak. Transparante of sterk glanzende materialen blijven uitdagend, net als bij veel andere optische technieken.
Waarvoor wordt een industriële 3D-scanner gebruikt?
Een industriële 3D-scanner wordt niet alleen in fabrieken gebruikt. Ook ontwerpers, restaurateurs, productontwikkelaars en technische dienstverleners werken ermee. Voor consumenten is het vooral interessant wanneer bestaande objecten digitaal moeten worden vastgelegd of gecontroleerd.
Veelvoorkomende toepassingen zijn:
- Kwaliteitscontrole: een geproduceerd onderdeel wordt vergeleken met een digitaal ontwerp om afwijkingen zichtbaar te maken.
- Reverse engineering: een bestaand onderdeel wordt digitaal nagemaakt wanneer er geen bruikbare tekening of ontwerpbestand beschikbaar is.
- Productontwikkeling: ontwerpers gebruiken scans om prototypes te beoordelen of bestaande vormen verder te verbeteren.
- Reparatie en vervanging: beschadigde of verouderde onderdelen kunnen worden ingemeten voor analyse of reconstructie.
- Documentatie: waardevolle objecten, mallen of technische onderdelen worden digitaal vastgelegd voor archief of onderzoek.
Bij kwaliteitscontrole kan software kleurverschillen tonen op het 3D-model. Die kleuren geven dan aan waar het gescande object afwijkt van het ontwerp. Zo wordt snel zichtbaar of een oppervlak te hoog, te laag of anders gevormd is.
Bij reverse engineering ligt de nadruk juist op het opnieuw begrijpen van een vorm. De scan is dan het startpunt voor een digitaal ontwerp. Dat betekent niet dat een scanner automatisch een perfect maakbaar CAD-model levert. Vaak is nabewerking door iemand met technische kennis nodig.
Wat bepaalt de nauwkeurigheid van een scan?
De nauwkeurigheid van een industriële 3D-scan hangt van meerdere factoren af. Het apparaat zelf is belangrijk, maar zeker niet de enige factor. Ook de werkwijze, software en omgeving spelen een rol.
Belangrijke invloeden zijn onder andere:
- Resolutie van de scanner: hoe fijn de scanner details kan vastleggen.
- Meetnauwkeurigheid: hoe dicht de gemeten punten bij de werkelijke vorm liggen.
- Oppervlak van het object: glans, kleur, transparantie en structuur kunnen de meting beïnvloeden.
- Stabiliteit tijdens het scannen: beweging van object, scanner of ondergrond kan fouten veroorzaken.
- Kalibratie: een goed afgestelde scanner meet betrouwbaarder dan een verkeerd ingesteld systeem.
- Ervaring van de gebruiker: de manier van scannen bepaalt mede of alle details goed worden vastgelegd.
Het is nuttig om onderscheid te maken tussen resolutie en nauwkeurigheid. Resolutie zegt iets over de hoeveelheid detail die zichtbaar is. Nauwkeurigheid zegt iets over hoe juist de gemeten afmetingen zijn. Een scan kan er dus gedetailleerd uitzien, maar toch niet geschikt zijn voor strenge maatcontrole als de nauwkeurigheid onvoldoende is.
Ook de grootte van het object maakt verschil. Een klein technisch onderdeel vraagt een andere aanpak dan een groot machineframe. Bij grote objecten moeten meerdere scans vaak nauwkeurig aan elkaar worden gekoppeld.
Wat gebeurt er met de scanbestanden?
Na het scannen ontstaan digitale bestanden. Die kunnen verschillende vormen hebben, afhankelijk van het doel. Een ruwe puntenwolk is handig voor meetanalyse, terwijl een mesh beter geschikt is voor visuele beoordeling of verdere digitale verwerking.
Veelgebruikte bestandstypen bij 3D-scans zijn meshbestanden en CAD-gerelateerde bestanden. Een mesh beschrijft vooral het oppervlak. Een CAD-model bevat meestal strakkere geometrie, zoals vlakken, bogen en technische kenmerken. Het omzetten van een mesh naar CAD vraagt interpretatie, omdat de software moet begrijpen welke vormen functioneel belangrijk zijn.
Voor consumenten kan dit verschil verwarrend zijn. Een scanbestand is niet altijd meteen geschikt om iets te produceren of te 3D-printen. Een model kan er mooi uitzien op het scherm, maar toch open randen, kleine gaten of onlogische oppervlakken bevatten. Daarom hoort controle van het bestand bij het proces.
Voordelen en beperkingen van industriële 3D-scanners
Een industriële 3D-scanner heeft duidelijke voordelen. Het grootste voordeel is dat complexe vormen snel en compleet kunnen worden vastgelegd. In plaats van enkele losse maten ontstaat een digitaal totaalbeeld van het object.
Andere voordelen zijn:
- Objecten kunnen worden gemeten zonder direct contact.
- Complexe rondingen en vrije vormen worden beter vastgelegd dan met eenvoudige meetmiddelen.
- Digitale modellen zijn handig voor vergelijking, documentatie en ontwerp.
- Afwijkingen kunnen visueel duidelijk worden weergegeven.
- Het proces kan tijd besparen bij onderdelen met veel details.
Toch zijn er ook beperkingen. Een scanner ziet alleen wat zichtbaar is. Diepe holtes, binnenkanten of afgedekte delen kunnen moeilijk of niet worden gemeten met een optische scanner. Soms zijn aanvullende meetmethoden nodig.
Daarnaast blijft interpretatie belangrijk. Een 3D-scan is meetdata, geen automatisch oordeel. De gebruiker moet begrijpen wat de data betekent, welke toleranties belangrijk zijn en of het resultaat geschikt is voor het beoogde doel.
Veelgestelde vragen
Is een industriële 3D-scanner hetzelfde als een gewone 3D-camera?
Nee, een industriële 3D-scanner is vooral bedoeld voor nauwkeurige metingen en technische toepassingen. Een gewone 3D-camera legt meestal diepte vast voor beeld, herkenning of eenvoudige visualisatie, maar biedt doorgaans niet dezelfde meetkwaliteit of controle.
Kan een industriële 3D-scanner elk materiaal scannen?
Niet elk materiaal is even eenvoudig te scannen. Matte, lichte oppervlakken zijn vaak makkelijker dan glanzende, transparante of zeer donkere materialen. Met voorbereiding, geschikte instellingen of tijdelijke oppervlakbehandeling kan de scanbaarheid soms worden verbeterd.
Is een 3D-scan direct geschikt om te 3D-printen?
Niet altijd. Een scan moet vaak worden opgeschoond, gecontroleerd en eventueel hersteld voordat hij geschikt is voor 3D-printen. Vooral gaten, dubbele oppervlakken of te dunne delen kunnen problemen veroorzaken tijdens de voorbereiding.
Hoe lang duurt het maken van een industriële 3D-scan?
De duur hangt af van de grootte, vorm, gewenste nauwkeurigheid en nabewerking. Een eenvoudig object kan relatief snel worden vastgelegd, terwijl grote of complexe objecten meerdere scans en zorgvuldige verwerking nodig hebben.
Waarom wordt een object soms meerdere keren gescand?
Meerdere scans zijn nodig wanneer niet alle oppervlakken vanuit één positie zichtbaar zijn. Door het object vanuit verschillende hoeken te meten, krijgt de software voldoende informatie om een completer en betrouwbaarder 3D-model te maken.
Samenvatting
Een industriële 3D-scanner werkt door het oppervlak van een object digitaal op te meten. Met laserlicht, gestructureerd licht of vergelijkbare optische technieken worden grote aantallen meetpunten verzameld. Die punten vormen samen een puntenwolk, die kan worden omgezet naar een 3D-model.
De techniek is waardevol voor kwaliteitscontrole, reverse engineering, productontwikkeling en digitale documentatie. Tegelijk vraagt een goede scan om voorbereiding, de juiste instellingen en zorgvuldige nabewerking. Wie begrijpt hoe het proces werkt, ziet beter wat een 3D-scan wel en niet kan betekenen.
