Hoe werkt een warmtebeeldcamera bij technische inspecties? Kort gezegd: het apparaat maakt temperatuurverschillen zichtbaar die u met het blote oog niet ziet. Daardoor kunnen verborgen problemen in een woning, installatie of apparaat eerder opvallen. Denk aan warmteverlies, oververhitte elektrische onderdelen, vochtplekken of slecht werkende vloerverwarming. Voor consumenten is zo’n inspectie vooral interessant omdat schade vaak begint op plekken waar u niet direct kunt kijken.
Wat is een warmtebeeldcamera?
Een warmtebeeldcamera, ook wel thermografische camera genoemd, registreert infraroodstraling. Elk object met een temperatuur boven het absolute nulpunt zendt infrarode energie uit. De camera vangt die straling op en zet deze om in een beeld met kleuren of grijstinten. Warme delen krijgen meestal een lichte of felle kleur, terwijl koudere delen donkerder worden weergegeven.
Het beeld dat ontstaat, heet een thermogram. Dit is geen gewone foto. U ziet niet het oppervlak zoals bij daglicht, maar een visuele weergave van temperatuurverschillen. Daarom kan een muur er op een warmtebeeld heel anders uitzien dan in werkelijkheid.
Bij technische inspecties wordt de camera gebruikt als meetinstrument. De gebruiker kijkt niet alleen naar kleuren, maar ook naar patronen, temperatuurverschillen en de omstandigheden tijdens de meting. Een felrode plek betekent dus niet automatisch gevaar. Het gaat altijd om de juiste interpretatie.
Hoe werkt een warmtebeeldcamera bij technische inspecties?
Bij een technische inspectie richt de inspecteur de warmtebeeldcamera op een onderdeel, ruimte of installatie. De sensor in de camera meet infraroodstraling en vertaalt die naar een zichtbaar beeld. Op het scherm verschijnen temperatuurverschillen direct, vaak in een kleurenpalet.
De camera meet de oppervlaktetemperatuur. Dat is belangrijk om te begrijpen. Een warmtebeeldcamera kijkt niet door muren, vloeren of plafonds heen. Wat het apparaat wel kan doen, is afwijkingen aan het oppervlak zichtbaar maken die veroorzaakt worden door iets erachter. Een vochtige plek achter stucwerk kan bijvoorbeeld kouder lijken, omdat vocht warmte anders geleidt en verdamping voor afkoeling kan zorgen.
Tijdens een inspectie worden meerdere factoren meegenomen:
- De temperatuur binnen en buiten de woning.
- De afstand tussen camera en object.
- Het materiaal van het oppervlak, zoals glas, metaal, hout of steen.
- Reflecties van zonlicht, lampen, radiatoren of personen.
- De instelling van de camera, zoals emissiviteit en temperatuurbereik.
Voor een betrouwbare beoordeling is ervaring nodig. Vooral glanzende oppervlakken kunnen misleidend zijn, omdat ze warmtestraling uit de omgeving reflecteren. Een metalen kast kan daardoor warmer of kouder lijken dan hij werkelijk is.
Waarvoor wordt een warmtebeeldcamera gebruikt in en om huis?
Warmtebeeldcamera’s worden bij consumenten vooral ingezet voor woninginspecties, onderhoud en het opsporen van onverklaarbare klachten. Het apparaat helpt om gerichter te kijken, zonder direct te hoeven breken of slopen.
Veel voorkomende toepassingen zijn:
- Opsporen van warmteverlies bij ramen, deuren, gevels en daken.
- Controleren van isolatie in muren, vloeren en plafonds.
- Herkennen van koudebruggen, bijvoorbeeld bij balkons of betonnen randen.
- Controleren of vloerverwarming gelijkmatig werkt.
- Lokaliseren van mogelijke lekkages of vochtproblemen.
- Signaleren van oververhitting in elektrische installaties.
- Onderzoeken van tochtklachten of koude zones in een kamer.
Een warmtebeeldcamera is vooral nuttig wanneer een probleem niet duidelijk zichtbaar is. Een kamer kan bijvoorbeeld koud aanvoelen terwijl de verwarming goed lijkt te werken. Met thermografie kan blijken dat er warmte weglekt via een slecht geïsoleerde aansluiting of dat een deel van de vloer opvallend koud blijft.

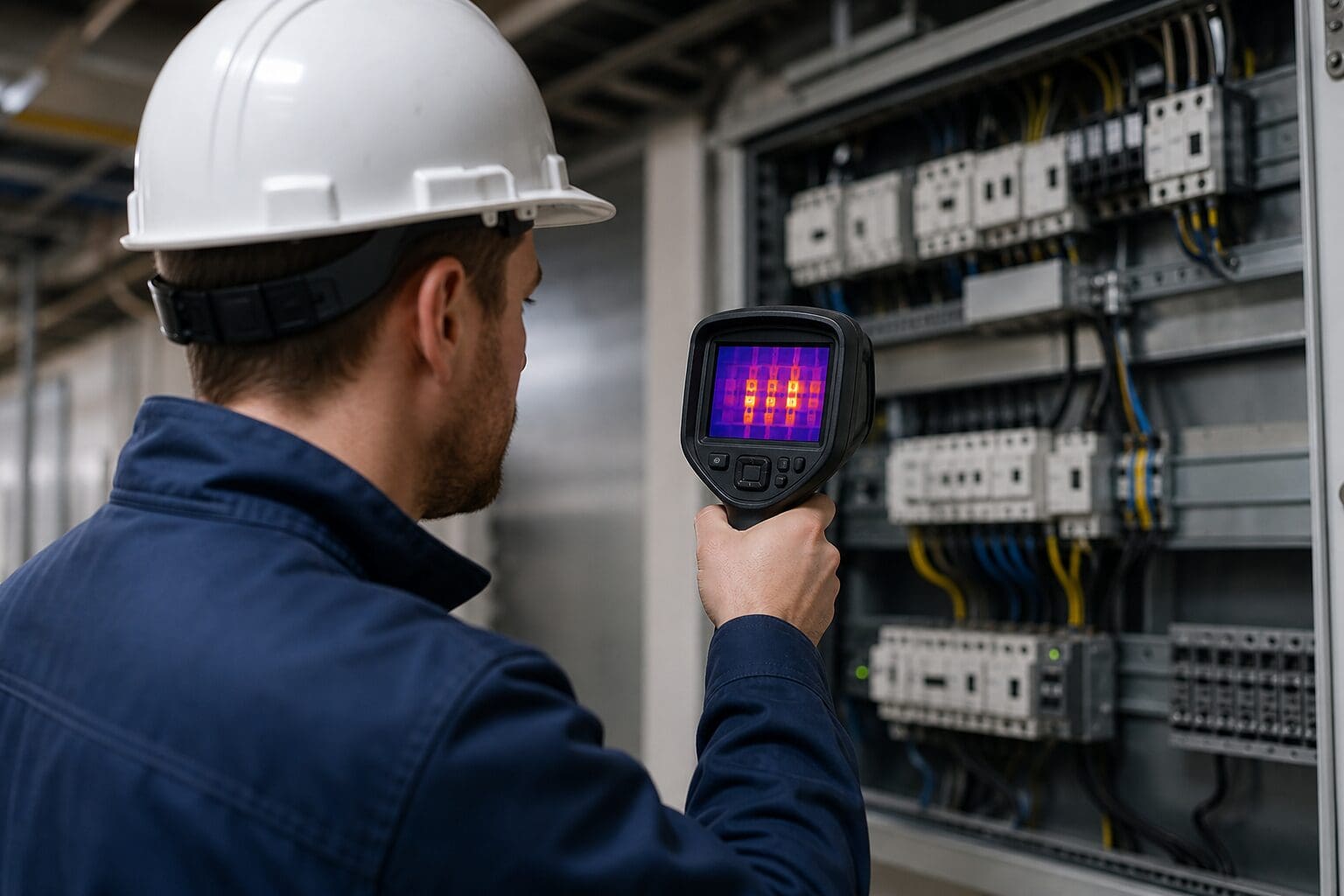

Bij elektrische installaties kan een warmtebeeld afwijkende warmteontwikkeling zichtbaar maken. Een verbinding die warmer is dan vergelijkbare onderdelen kan extra aandacht verdienen. Dat betekent niet automatisch dat er direct gevaar is, maar het kan wel aanleiding zijn voor verder onderzoek door een vakbekwame specialist.
Wat ziet u wel en niet op een warmtebeeld?
Een warmtebeeldcamera is handig, maar geen wondermiddel. Het apparaat laat temperatuurverschillen aan oppervlakken zien. De camera geeft dus aanwijzingen, geen complete diagnose zonder context. Dat maakt het verschil tussen een nuttige inspectie en een verkeerde conclusie.
U kunt met een warmtebeeldcamera bijvoorbeeld goed zien waar een radiator warmte afgeeft, waar koude lucht langs een kozijn binnenkomt of waar vloerverwarming actief is. Ook kan een natte plek zichtbaar worden als die afwijkt van de omgevingstemperatuur.
Wat u meestal niet rechtstreeks ziet, is de oorzaak achter het beeld. Een koude plek op een muur kan duiden op vocht, ontbrekende isolatie, luchtstroming of een koudebrug. Soms is aanvullend onderzoek nodig, bijvoorbeeld met een vochtmeter, bouwkundige inspectie of controle van installatietekeningen.
Ook glas vormt een bijzonder geval. Een warmtebeeldcamera meet bij glas vaak reflectie en oppervlaktetemperatuur, niet wat er achter het glas gebeurt. Hetzelfde geldt voor glimmende metalen. Daarom moet de gebruiker weten hoe materialen zich gedragen bij infraroodmeting.
Belangrijke beperkingen zijn:
- De camera kijkt niet door muren of meubels heen.
- Zoninstraling kan metingen sterk beïnvloeden.
- Wind, regen en recent verwarmen of koelen kunnen het beeld veranderen.
- Reflecterende materialen geven sneller een vertekend resultaat.
- Kleine temperatuurverschillen zijn lastiger te beoordelen zonder goede omstandigheden.
Waarom omstandigheden zo belangrijk zijn
Een goede thermografische inspectie hangt sterk af van de situatie tijdens het meten. Vooral bij woningonderzoek is temperatuurverschil belangrijk. Als het binnen en buiten bijna even warm is, wordt warmteverlies minder duidelijk zichtbaar. Bij koud weer zijn isolatieproblemen vaak beter te herkennen, omdat warme lucht binnen en koude lucht buiten voor een duidelijker contrast zorgen.
Ook het moment van de dag speelt mee. Een gevel die net in de zon heeft gestaan, kan nog lang warmte vasthouden. Daardoor lijkt een muur misschien goed geïsoleerd of juist verdacht warm, terwijl het beeld vooral door zoninstraling komt. Bij daken, gevels en buitenmuren is schaduw daarom vaak gunstiger voor een betrouwbare beoordeling.
Binnen kunnen apparaten, verlichting, mensen en huisdieren het warmtebeeld beïnvloeden. Een plek op de bank waar iemand net heeft gezeten, blijft tijdelijk warmer. Een kabelgoot boven een lamp kan door de lamp warmer lijken. Zulke invloeden zijn normaal, maar moeten wel worden herkend.
Bij vochtproblemen is timing eveneens belangrijk. Een lekkage die net is ontstaan, kan anders zichtbaar zijn dan een oude vochtplek die al gedeeltelijk is opgedroogd. Thermografie kan helpen om verdachte zones te vinden, maar de uitkomst wordt sterker wanneer deze wordt gecombineerd met waarneming, ervaring en aanvullende metingen.
Hoe verloopt een technische inspectie met thermografie?
Een inspectie begint meestal met een korte beoordeling van de situatie. De inspecteur vraagt naar klachten, eerdere schade, verbouwingen of opvallende plekken in huis. Daarna worden de omstandigheden bekeken, zoals binnentemperatuur, buitentemperatuur, ventilatie en mogelijke warmtebronnen.
Vervolgens worden warmtebeelden gemaakt van de relevante onderdelen. Bij een woning kunnen dat gevels, plafonds, vloeren, kozijnen, radiatoren of meterkasten zijn. De inspecteur vergelijkt vergelijkbare delen met elkaar. Een enkele temperatuur is minder belangrijk dan het patroon en het verschil met de omgeving.
Tijdens de inspectie kan de gebruiker gewone foto’s naast warmtebeelden maken. Dat helpt om later precies te zien waar een afwijking zat. Een thermogram van een hoek van de kamer is nuttiger wanneer duidelijk is welke hoek, welk kozijn of welk plafonddeel is vastgelegd.
Na de meting volgt de interpretatie. Daarbij wordt gekeken of de waargenomen patronen logisch te verklaren zijn. Een warme plek boven een radiator is normaal. Een opvallend warme elektrische verbinding ten opzichte van vergelijkbare verbindingen kan juist reden zijn om verder te kijken.
Een duidelijke rapportage bevat meestal de locatie van de meting, de warmtebeelden, de zichtbare foto’s en een uitleg van de waarnemingen. Bij consumenteninspecties is begrijpelijke taal belangrijk, omdat een kleurig beeld snel ernstiger kan lijken dan het is.
Voorbeelden van herkenbare warmtebeelden
Bij isolatieproblemen ziet u vaak duidelijke banen, vlakken of randen. Een slecht geïsoleerd dakvlak kan gelijkmatig kouder of warmer aftekenen dan de rest. Bij koudebruggen verschijnen vaak lijnen langs vloerranden, lateien of aansluitingen tussen bouwdelen.
Bij tocht rond ramen en deuren kunnen smalle koude strepen zichtbaar zijn. Die patronen volgen vaak de kier of aansluiting. Toch moet men opletten: een koud kozijn is niet automatisch lek. Materiaal, ventilatieroosters en buitentemperatuur spelen mee.
Bij vloerverwarming kan een warmtebeeld de leidingen als slingerende warme banen tonen. Als een groep niet goed meedoet, blijft een deel van de vloer kouder. Dat kan helpen om te bepalen waar het probleem zich bevindt, al is voor reparatie meestal technische kennis van het verwarmingssysteem nodig.
Bij vocht is het beeld vaak minder strak. Vochtplekken kunnen grillige vormen hebben en afwijken van de omgeving. Toch kan ook koude lucht of ontbrekende isolatie een vergelijkbaar beeld geven. Daarom is alleen een warmtebeeld niet genoeg om vocht met zekerheid vast te stellen.
Veelgestelde vragen
Kan een warmtebeeldcamera door muren kijken?
Nee, een warmtebeeldcamera kijkt niet door muren heen. Het apparaat meet de oppervlaktetemperatuur van wat zichtbaar is. Wel kunnen temperatuurverschillen aan het oppervlak wijzen op iets achter de muur, zoals vocht, isolatieverschil of luchtstroming.
Is een warmtebeeldcamera nuttig bij het opsporen van lekkage?
Ja, thermografie kan helpen om verdachte vochtzones te vinden, vooral wanneer temperatuurverschillen aanwezig zijn. De camera bewijst niet altijd waar de lekkage precies zit. Vaak is aanvullende controle met een vochtmeter of bouwkundige inspectie nodig.
Waarom zijn kleuren op een warmtebeeld soms misleidend?
De kleuren zijn een gekozen weergave van temperatuurverschillen binnen het ingestelde bereik. Rood betekent dus niet altijd gevaarlijk heet. De schaal, omgeving, reflecties en materialen bepalen hoe het beeld gelezen moet worden.
Kan ik zelf een warmtebeeldcamera gebruiken?
Dat kan, zeker voor eenvoudige observaties zoals tochtplekken of vloerverwarming. Voor technische conclusies is voorzichtigheid nodig. Zonder kennis van materialen, reflecties en meetomstandigheden kunnen beelden gemakkelijk verkeerd worden geïnterpreteerd.
Wanneer is thermografie het meest betrouwbaar?
Thermografie werkt het best wanneer de meetomstandigheden stabiel zijn en er voldoende temperatuurverschil is. Bij woninginspecties helpt een duidelijk verschil tussen binnen en buiten. Zon, wind, regen en reflecties kunnen de betrouwbaarheid verminderen.
Samenvatting
Een warmtebeeldcamera maakt infraroodstraling zichtbaar als temperatuurbeeld. Bij technische inspecties helpt dit om afwijkingen te herkennen die u normaal niet ziet, zoals warmteverlies, koudebruggen, vochtverdachte plekken, tocht of oververhitte onderdelen. Het apparaat meet oppervlaktetemperaturen en kijkt niet door muren heen.
De waarde van thermografie zit vooral in de combinatie van beeld, context en deskundige interpretatie. Kleuren alleen vertellen niet het hele verhaal. Materiaal, weersomstandigheden, reflecties en gebruik van de ruimte beïnvloeden het resultaat. Goed toegepast is een warmtebeeldcamera een praktisch hulpmiddel om problemen gerichter te onderzoeken en beter te begrijpen.
